科力德手推式洗地机面板采用智能化控制系统，能够实现低电压保护，污水报警，电瓶电压测量，自动断电等功能，使用时间长了以后难免会出现问题，我们要能准确的判断和解决问题，下面就为大家介绍线路板的接线方式和接线原理。

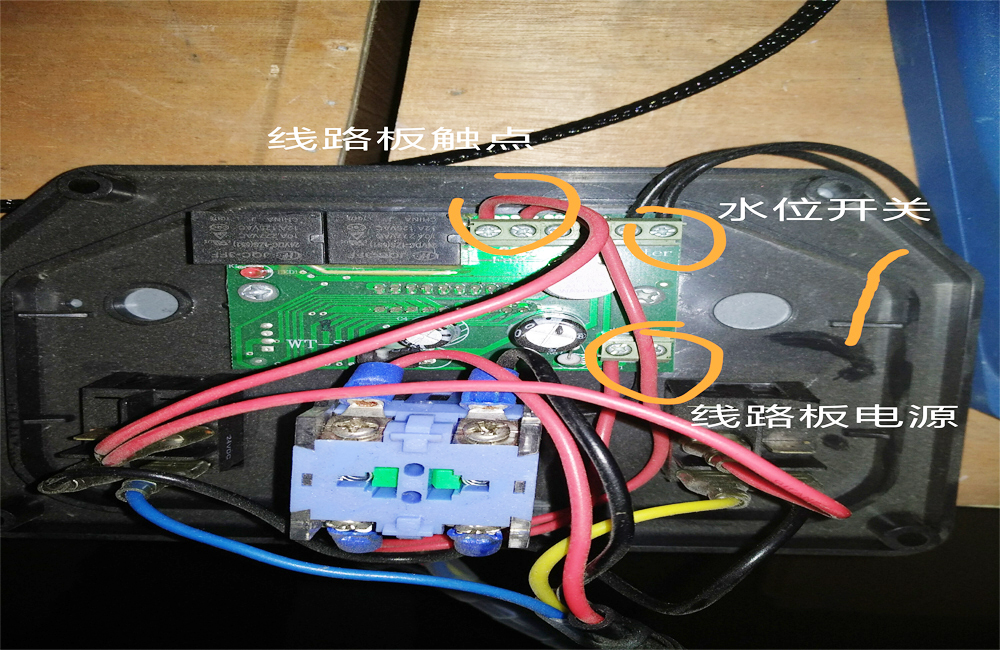

线路板的下方两根线是电源 的正负进口，分别是从钥匙过来，电源电压为24V，正常电压22-26V区间，低于这个电压就要检查电瓶充电是否正常。

线路板上端俩根红色线是电源输出和输入线，其中钥匙开关过来线电压为24V,钥匙开关打开情况下两根线电压均为24v，如果没有电压显示，就要检查钥匙开关是不是出现了问题。
两根黑色线是浮子开关输出线，正常情况下是断开状态，污水箱满以后开关接通，线路板断开吸水电机电源。
